应用

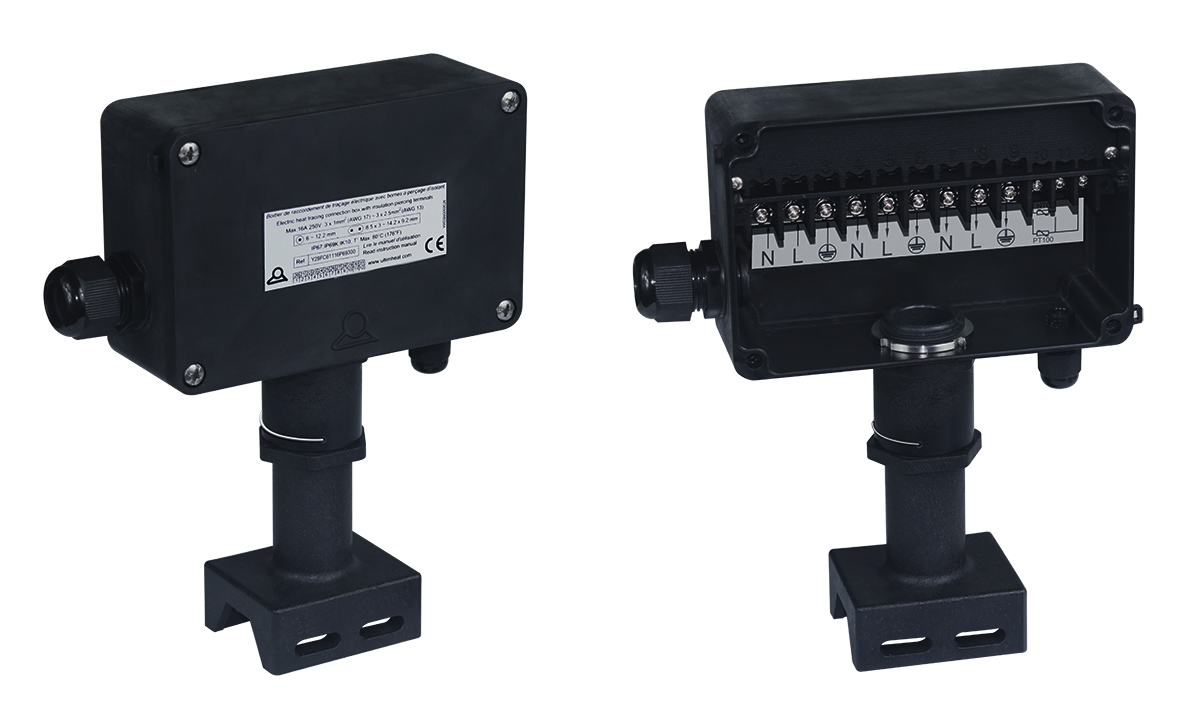

这个盒子允许连接一根电源电缆到两根发热电缆。它也允许连接温度传感器电缆的导体。通过安装在圆柱形的脚部上,能简易地穿过管道的热绝缘层,并简易地通过一个直径为 50mm 的孔来穿过其保护套。因此,可 以将脚与温度传感器和发热电缆同时放置,并在安装绝缘层和保护套期间保持备用的状态。完成这些操作后, 便可以安装接线盒,并且此时可以连接电缆。 易于进入端子接线柱进行操作,并且接线简单,包括用于带金属保护编织层的自调节平的电缆。
主要特征
材料:聚酰胺 6 黑色的,160mm × 100mm × 60mm ( 不包括电缆接头 )。良好的抗紫外线性能。
防水等级:IP65,IP69K ( 承受热压热水冲洗 )。
耐冲击性:IK10 ( 最高级别 ),电缆接头和连接器除外。
安装:它由耐高温的 PPS 的中间支脚进行安装,通过两条尼龙扎带或两个金属软管夹安装在管道上。外壳与管道之间的距离为 110 至 120mm ( 视管道的直径而定 )。
端子接线柱:所有端子均配有带防震方形垫片的螺丝,可夹紧所有类型的柔性或刚性导体。端子之间的连接跳线已预接线并且是看不见的。
- 允许的截面:在电源电缆和发热电缆的连接端子为 1mm² 至 2.5mm²;用于温度传感器的端子为 0.5mm² 至 1.5mm²。
- 允许的最大电流:16A 250V。
电源输入:
3 种可能的解决方案
- 1/ 通过 M24 电缆接头,带 70 邵氏的 NBR 垫圈 ( 可根据要求提供硅胶的 )。
最大的电缆直径:6、8 或 12.2mm,取决于安装的垫圈。( 附带一套 3 件的垫圈,覆盖不同的直径范围 )。
- 2/ 通过五位的防水连接器 (3 位用于电源导体,两位用于温度传感器 )。
- 3/ 通过 M25 电缆接头 ( 可根据要求提供 )。
温度传感器电缆的输入,来自温度控制系统:
两种可能的解决方案
- 通过五位的连接器 ( 见上文 )。
- 通过 M12 电缆接头。
发热电缆出口:通过中间的支脚,带硅胶密封件。
- 平电缆的尺寸限制:
- 从 8 × 5 到 9.5 × 6mm。
- 从 9.5 × 2.5 到 11 × 3.5mm。
- 从 11 × 4 到 13 × 6mm。
( 附带一套 3 件的接头,覆盖不同的直径范围 )。
有于所用的不同密封件的更多信息,请查看关于 6YTPP 管道安装脚的目录书页。
温度传感器导体输出:
- 两种可能的解决方案
- 1/ 通过中间支脚,该支脚可让 2.8 至 3mm 的电缆通过,NTC、PT100 和热电偶的常用尺寸。
- 2/ 通过一个 M12 电缆接头。
未经许可不能打开:外壳可收纳一个或两个密封件 ( 附带 5 根红色的密封扎带 )。
易于组装:打开盖子后进行组装,进入范围宽广。
兼容性:该盒子的背面有 M4 螺纹的插入件,用于安装 Y0D8、Y0D9、Y0A8、Y0A9、Y0D9 系列的机械温控 器 ( 请查看本目录的其他页 ),从而可以测量环境温度或管道表面温度。
标准变化:用一个导轨代替接线柱,用于客户的接线柱。
选项:
- 附加的 M20 × 1.5 螺纹,用于防冻碟形温控器或集成的环境温度传感器。
- 不带接线柱和不带导轨的空盒子。
- 没有钻孔或电缆接头或脚部螺纹的盒子。 用于圆形电线和平电线的电缆接头垫圈,仅带一种尺寸的简易款的配件编号、定制标签,(OEM 版本 ),请向 我们咨询。
